Manual de usuario

AIFEN-A11

Estación de soldado USB Type-C – Guía rápida en español

Índice rápido

Descripción Parámetros Controles Subir/Bajar temp Unidades °C/°F Voltaje CAL TEMP Mode Seguridad

🔧 Descripción general

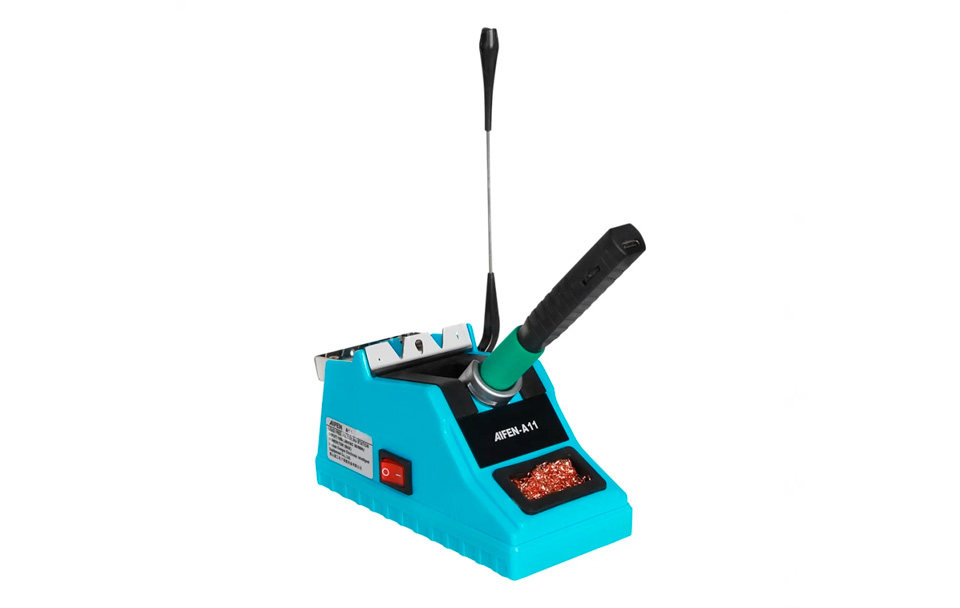

AIFEN-A11 estación de soldado USB Type-C

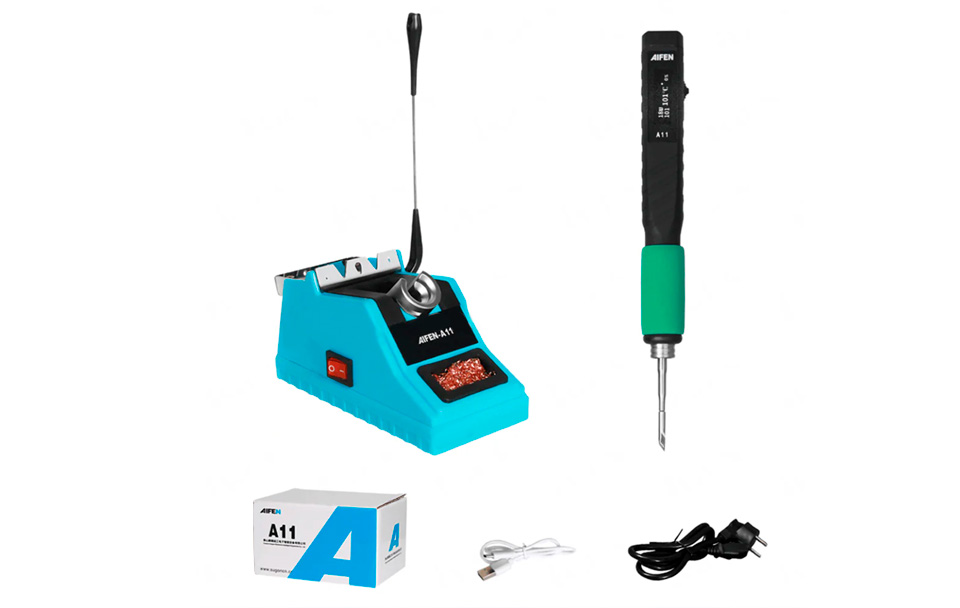

La AIFEN-A11 es una estación de soldado alimentada por USB Type-C. En el display vas a ver: preset temperature (temperatura configurada), actual temperature (temperatura real) y voltage display (voltaje de entrada).

Partes (según el diagrama)

Preset temperature: temperatura configurada
Actual temperature: temperatura real
Voltage display: voltaje de entrada
Adjustment key: botón de ajuste
TYPE-C: puerto de alimentación

📌 Parámetros del producto

Temp range	100–450°C (212–842°F)
Voltage range	5V/10W · 9V/27W · 12V/45W · 15V/60W · 20V/75W
Interface Type	TYPE-C
Protocol support	QC3.0 / PD / AFC / FCP
Support Soldering tip model	210

Importante: para llegar a potencias altas necesitás una fuente/cargador compatible (por ejemplo PD) y un cable Type-C de buena calidad.

🌡️ Subir y bajar temperatura

Subir temperatura (heating)

Presioná a la derecha el Adjustment key 1 vez: sube 1°C.
Si lo mantenés presionado: sube rápido. Soltalo cuando llegues al valor deseado.

Bajar temperatura (cooling down)

Presioná a la izquierda el Adjustment key 1 vez: baja 1°C.
Si lo mantenés presionado: baja rápido. Soltalo al llegar al valor deseado.

Tip de taller: empezá con una temperatura moderada y ajustá de a poco. Menos “asar la placa”, más precisión.

🧠 Funciones del botón (Adjustment key)

A11 features (según el manual)

1) Encendido / apagado

Presión corta del Adjustment key: ajusta el equipo y permite alternar el estado. El display muestra ON/OFF.

2) Cambiar unidad °F/°C

Mantené presionado el Adjustment key para entrar a la función de conversión Fahrenheit (°F) / Celsius (°C).

3) Configurar voltaje (5V/9V/12V/15V/20V)

Después de la conversión °F/°C, mantené presionado otra vez para entrar al modo de voltaje.
Ajustá con izquierda/derecha: 5V · 9V · 12V · 15V · 20V.
Mantené presionado para guardar y salir.

4) CAL (calibración)

Después del ajuste de voltaje, mantené presionado para entrar a CAL (calibración, hasta +99 según el manual).
Ajustá con izquierda/derecha y mantené presionado para guardar y salir.

5) TEMP Mode (calibración por referencia)

Dentro de CAL, mantené presionado y volvés a entrar a TEMP Mode.
Referencia indicada: 350°C como estándar de calibración.
Luego ajustás con izquierda/derecha y mantenés presionado para salir.

🛡️ Seguridad y buenas prácticas

Leé antes de usar

Usá una fuente/cargador confiable y cable Type-C de buena sección.
No apoyes la punta caliente sobre plástico, cables o la mesa.
Trabajá con ventilación (humo de flux = no es aromaterapia).
Desconectá cuando no lo uses.
Dejá enfriar antes de guardar o cambiar punta.
