Manual de usuario

Scooter Eléctrico LD-CT3B

Guía de uso y seguridad (versión en español)

Índice rápido

Advertencias Partes Parámetros Accesorios Instalación Encendido Seguridad Batería Errores Garantía

⚠️ Leé esto antes de usar

Descargo de responsabilidad & Advertencia

Este manual te ayuda a entender el uso correcto y el mantenimiento del scooter.
Antes de usar, conocé las funciones y características para manejar con seguridad.
Usá casco y protecciones. Mantené conciencia de riesgo y buen criterio al manejar.
El mantenimiento es tu responsabilidad: hacerlo bien y seguido reduce riesgos.
Respetá leyes y normas locales.
No hagas saltos, trompos ni maniobras riesgosas. Si igual lo hacés, es bajo tu responsabilidad y con protección completa.

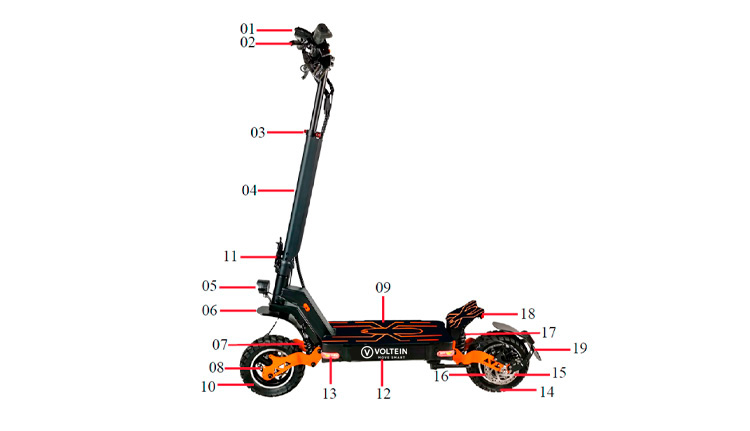

🧩 Partes y componentes

Componentes principales

Tablero / Display
Freno delantero
Caño vertical
Faros
Amortiguador trasero / delantero
Rueda delantera / trasera
Caño plegable
Señal de giro + luces traseras
Guardabarros trasero / delantero
Motor

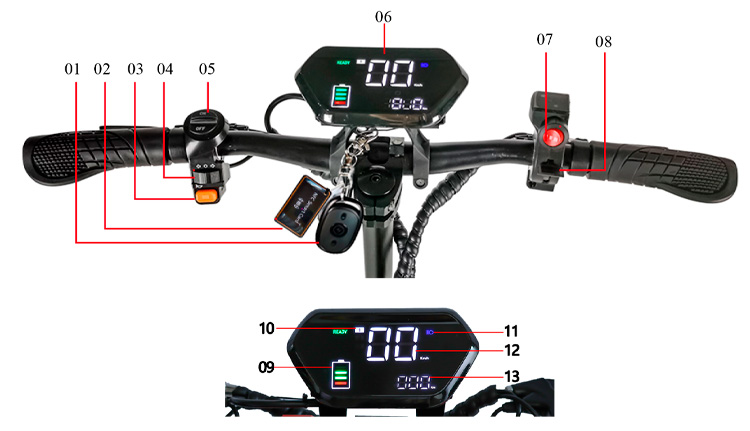

Controles del manubrio

Control remoto alarma
NFC card
Bocina
Giñes
Luces delanteras
3 tipos de velocidad
Acelerador
Nivel de batería / Posición de marcha / Velocidades / Limitador

📌 Parámetros del producto

Modelo	CT-03-A/B
Tamaño ruedas	10/11 pulgadas
Battería	48V / 10Ah / 13Ah / 15Ah
Tipo ruedas	Neumáticos de aire todo terreno
Power	500W / 800W
Tipo de carga	6~8 horas
Velocidad máxima	25-40/45/50/60KM/H
Rango	25-45KM
Peso máximo	120KG
Frenos	Freno a disco trasero y delantero
Luces	Faros delanteros LED, luces direccionales y luces traseras
Adaptador	Input 100-240 VAC 50/60Hz 2A, Output 54.6 V 2A Max
Material del cuadro	Aleación de Acero + Aluminio
Tamaño del paquete	1182364cm
Peso neto	25KG (48V 500W 13Ah)

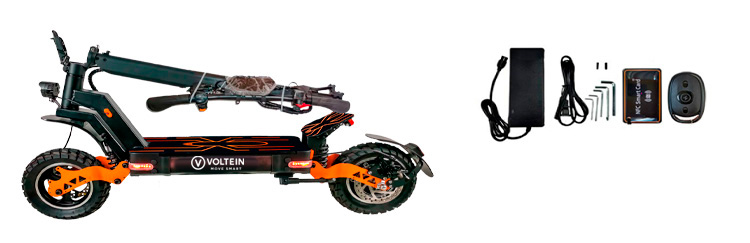

📦 Productos y accesorios

Item	Quantity
Cargador	1
Kit de herramientas	1
Instrucciones	1
Control remoto alarma	1
NFC card	2

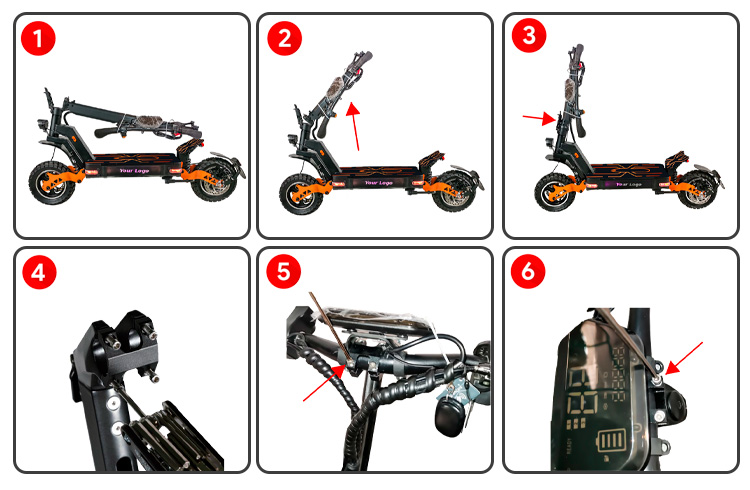

🛠️ Instalación del producto

Sacá el scooter de la caja.
Levantá el tubo/columna.
Trabá la columna (lock the tube).
Retirá los 4 tornillos para instalar el manubrio.
Colocá el manubrio, ajustá la posición del display y poné primero los 2 tornillos de abajo.
Volvé a ajustar el display para alinear los agujeros superiores y colocá los tornillos restantes.

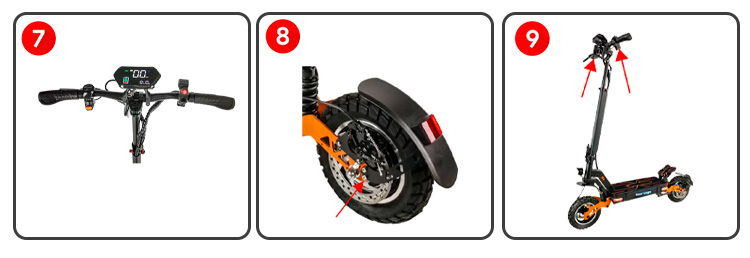

Verificá que el manubrio quede instalado como indica la imagen.
Colocá el guardabarros trasero en la posición indicada.
Revisá que no haya tornillos flojos (manubrio y frenos). Ajustá si hace falta y listo.

🔓 Encendido y desbloqueo

Con el control remoto, presioná unlock para desactivar la alarma.
Usá la NFC card: apoyala sobre el display para encender.
Para apagar, apoyá la NFC card de nuevo sobre el display.
Si encendés las luces, se puede habilitar la función de parlante Bluetooth (según versión): buscá el dispositivo desde el celular y conectá.
Presioná lock en el control remoto para activar la alarma otra vez.

Tip: también podés usar NFC del teléfono para copiar la señal de la tarjeta (según compatibilidad del celular).

🧠 Seguridad antes y durante el manejo

Seguridad básica

Usá casco: las lesiones más comunes y graves son en la cabeza.
Antes de usar, revisá tornillos y tuercas: que estén firmes y en su lugar.
Revisá cubiertas/ruedas: que no estén gastadas o dañadas.
Chequeá frenos: que funcionen bien y no rocen al girar.
Inflado: la presión debe ser la indicada en el lateral de la cubierta.

Riding safety (pasos de manejo)

Apoyá un pie en la base y el otro en el piso.
Acelerá suave. Cuando tengas equilibrio, subí el segundo pie.
Soltá el acelerador para desacelerar. Frená con la manija izquierda para detenerte.
Para girar, incliná el cuerpo levemente y girá el manubrio de a poco.

Reglas importantes: no usar con lluvia, no acelerar en bajada, no subir dos personas, no pasar por agua arriba de 2cm, no girar brusco a alta velocidad, no colgar peso del manubrio, no tocar el disco de freno después de frenar seguido (se calienta).

🔋 Batería y carga

Cuidado de batería

No cargar en interiores.
No encender ni usar el scooter mientras carga.
Mantené la batería lejos de niños, mascotas y fuentes de calor.
Usá el cargador original incluido.
No guardar el scooter mucho tiempo con la batería casi vacía.
Si hay fuga, daño, deformación o calentamiento anormal: no cargar.

Primera carga

Antes del primer uso, cargá la batería al 100%.

Protección de carga balanceada
Protección de sobrecarga
Protección de sobrecorriente
Protección de sobredescarga
Protección ante cortocircuito

Cómo cargar

No cargar en interiores.
Verificá que el scooter esté TURNED OFF y conectá el cargador al scooter.
Conectá el cargador al toma.
No cargar por debajo de 5°C ni por encima de 40°C.
Luz RED: cargando. Luz GREEN: carga completa.
Cuando termine, desconectá el cargador.

🧾 Error code (tabla guía)

Falla	Chequeo rápido	Solución sugerida
Falla en el acelerador	Desconecte el cable del acelerador, verifique si el enchufe está suelto y tiene mal contacto, vuelva a conectar el enchufe y verifique si el problema persiste.	Si el problema persiste, a lo mejor necesita ser reemplazado
Falla en el controlador	Verificar controlador.	Reemplaza el controlador
El freno está apagado	Revisar si hay corto o falso contacto en el circuito de la manija de freno.	Reconectar. Si persiste, posible reemplazo de la manija de freno.
Falla en el motor	Abra la cubierta plástica de la esquina frontal, desconecte el cable del motor para verificar si el conector está en mal contacto, vuelva a conectar el enchufe y verifique si el problema persiste	Reconectar. Si persiste, posible reemplazo de display/meter o revisión de motor.

🛟 Postventa, garantía y notas

After sales

Se recomienda consultar tutoriales oficiales de instalación y reemplazo de partes (videos) y contactar al servicio técnico ante dudas.

Garantía limitada (resumen)

La garantía puede anularse por falta de mantenimiento, uso indebido, golpes, accidentes o modificaciones.
No cubre uso comercial (alquiler/competencia), maniobras riesgosas (saltos/trompos), exposición prolongada al sol o humedad, ni daños por almacenamiento incorrecto.
Conservá la caja para posibles envíos de postventa.
