Manual de usuario

SUGON 3005PM

Fuente de alimentación DC regulable – Guía en español

Índice rápido

Contenido Panel y puertos Voltaje y corriente Lock/Unlock Protecciones USB Memorias Funciones ocultas Seguridad

📦 Contenido del paquete

Fuente DC SUGON 3005PM (unidad principal)
Manual
Cable de alimentación

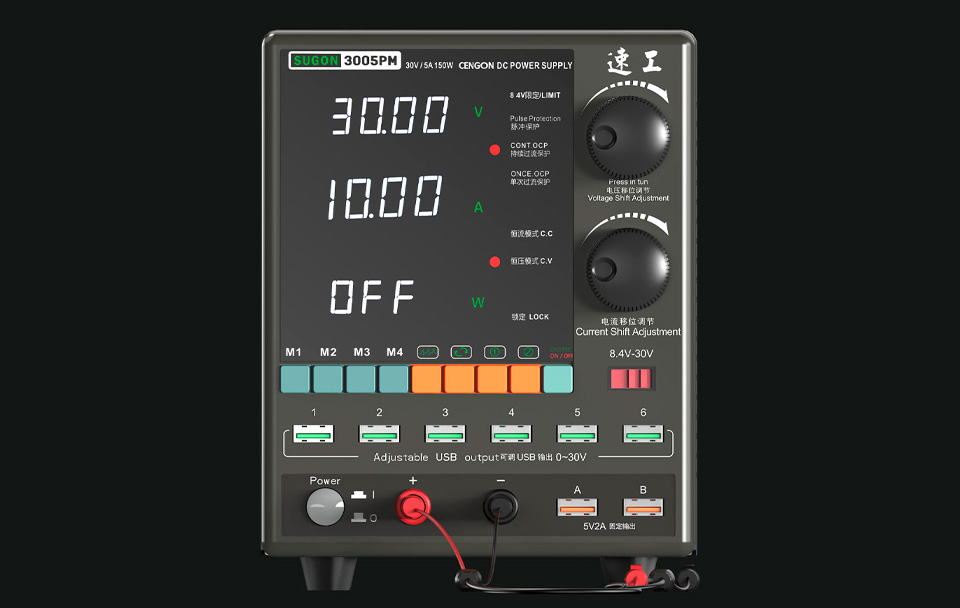

🖥️ Panel frontal y conexiones

Qué vas a ver en el frente

Display de Voltage, Current y Power.
Perillas de ajuste: Voltage adjustment knob y Current adjustment knob.
Switch limitador 8.4V–30V limited switch (según modelo).
Botones de modo: CC/CV, Once OCP, Continuous OCP.
USB: Adjustable USB output y Fixed 5V USB output.
Bornes de salida: Positive and negative output ports + botón/llave de salida (switch).
Teclas de memoria/guardado (save key / M1–M4).

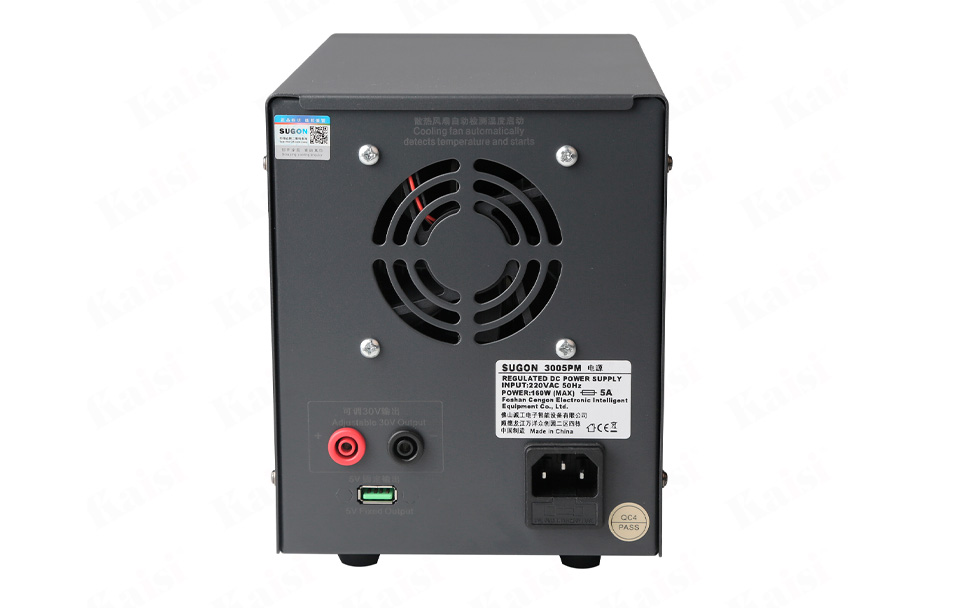

Parte trasera

Salida/entrada de aire: el ventilador prende cuando llega a cierta temperatura.
Entrada AC + porta fusible (Fuse Holder).

⚙️ Ajuste de voltaje y corriente

1) Regulación de voltaje

Presioná la perilla/botón V: el indicador de ajuste parpadea.
Girando la perilla, seteás el valor de voltaje.

2) Regulación de corriente

Presioná la perilla/botón A: el indicador de ajuste parpadea.
Girando la perilla, seteás el valor de corriente.

Tip práctico

Para electrónica: seteá primero voltaje, después limitá corriente baja y recién ahí activá la salida.

🔒 Lock / Unlock y calibración

3) Bloquear / Desbloquear

Mantené presionado el knob V para Lock (se enciende el indicador de lock).
Mantené presionado otra vez para Unlock (se apaga el indicador).

4) Calibración de voltaje

Retirá el knob A.
Usá un destornillador plano y girá apenas para calibrar el voltaje.

🛡️ Protecciones y modos (OCP + CC)

Continuous overcurrent protection (OCP continuo)

Es el modo de protección más usado.
Si hay sobrecorriente, entra en protección y puede restaurarse automáticamente.

Once overcurrent protection (OCP una vez)

Para circuitos con falla que no toleran varios “golpes” de corriente.
Después de disparar una vez, la salida queda sin output hasta que reactives el botón.

Constant current mode (CC Mode)

En este modo la fuente sigue entregando voltaje/corriente sin protección por sobrecorriente.

Limitador 8.4V (según modelo)

En trabajo diario, limita el voltaje máximo a 8.4V para reducir pérdidas por error de operación.

🔌 Salidas USB

USB regulable (Adjustable USB output)

Permite ver voltage/current/power/status mientras trabaja.
Esta salida se comporta como los bornes +/–: configurá un rango seguro de voltaje y corriente.

USB fijo 5V (Fixed usb output)

Salida fija 5V 2A para alimentar celulares u otros dispositivos 5V.

💾 Memorias (Save / M1–M4)

Guardar un preset

Mantené presionado Save 2 segundos.
Soltá después de escuchar 2 beeps.
Se guarda: voltaje, corriente, OCP (once/continuous) y CC mode.
Para llamar un preset, presioná Save una vez.

🕵️ Funciones “ocultas” (útiles)

Buzzer ON/OFF

En estado Locked, mantené presionado el botón de corriente para activar/desactivar el buzzer.

Brillo del display

En uso normal, mantené presionadas M1 + M2 a la vez.
El display entra al modo brillo, y la corriente muestra el nivel actual.
Girando el knob de corriente ajustás el brillo.
Presioná el knob de corriente para guardar y salir.

Reset de memorias (factory settings)

En estado Locked, mantené presionadas M1 + M2.
Cuando suene el buzzer “largo”, se restauran los presets de M1–M4.

⚠️ Seguridad y fusible

Recomendaciones

El ventilador no funciona siempre: arranca cuando llega a cierta temperatura.
No bloquear entradas/salidas de aire.
Evitar golpes fuertes y mal uso.
Mantener lejos de electricidad estática.
No desarmar si no sos profesional.
Conectar a tierra para evitar descargas.

AC y fusible

AC output: 220V/110V – 50HZ/60HZ.
Fusible correspondiente: 220V / 5A (confirmar antes de energizar).
Para prevenir fuego: reemplazar por el mismo tipo.
Si se quema, primero encontrar la causa antes de cambiarlo.
